布袋除尘器的结构组成部分



  布袋除尘器主要配件有箱体、除尘布袋、除尘骨架、电磁脉冲发、星型卸料器、气缸、控制柜等。这些部件分工明确而又相互搭配工作,才能在除尘过程中到达不错的清灰效果。

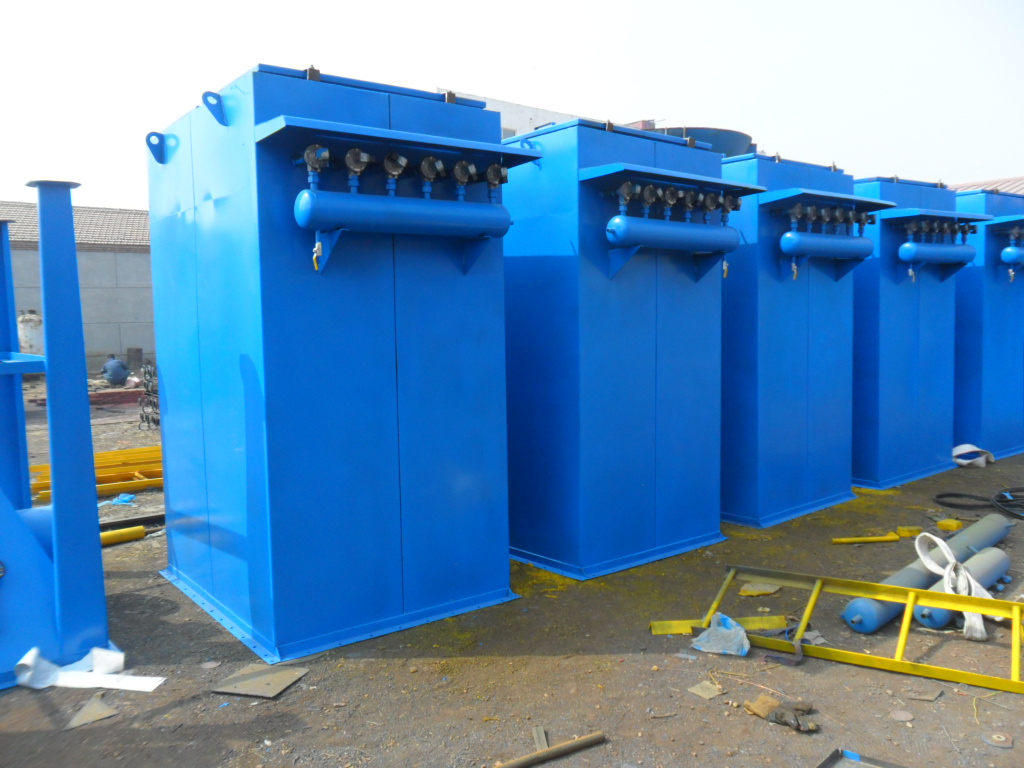

布袋除尘器

  1、气缸

  实际工况是非常复杂的,有时会出现短暂的断电、断气情况,为了锅炉、风机等设备的运行,一些厂家共同开发了自锁式气缸驱动机构和储气罐的联合保护装置。自锁式气缸驱动机构能够保证在断电的情况下任然让气缸保持原来的状态。

  2、PLC控制柜

  布袋除尘器设置采用PLC控制柜,可通过PLC控制柜的显示屏实时监测除尘系统的运行工况,控制柜留有输出接口可以连接到办公室电脑以便于远程监测。

  3、卸灰阀

  它所卸灰的物料温度可达280°C两端轴承与叶轮有隔离,能防止粉料与轴承接触,耐高温型卸料器可承受的温度可高达500摄氏度。

布袋除尘器

  4、喷吹组合

  布袋除尘器清灰方式为固定行喷吹,每个滤室内设置1~2只气包,气包上的脉冲阀连接到不锈钢喷吹管,一根不锈钢喷吹管对一排滤袋进行喷吹清灰。

  5、箱体

  箱体采用大顶棚+双层密封盖的连接方式,这样可以使工人检修除尘器更为的方便。

  6、布袋

  本除尘器布袋采用PTFE滤料(聚四氟乙烯纤维)经三维针刺而成的一种过滤材料。

  7、骨架

  除尘骨架采用锥形口结构的袋笼,在重力的作用下自相平行,骨架的制作和焊接符合行业标准。

  8、电磁脉冲阀

  脉冲阀的膜片使用寿命大于100万次以上,满足了脉冲电磁阀的运行要求、极大地减少了维护工作量。
